Tlen to paliwo: dlaczego twój kocioł dusi się bez sprawnego nawiewu?

Prawidłowe doprowadzenie powietrza do kotłowni to fundament, od którego zależy nie tylko sprawność urządzenia grzewczego, ale przede wszystkim życie domowników przebywających w budynku. Ignorowanie wymogów wentylacyjnych prowadzi do drastycznego spadku efektywności spalania i generuje śmiertelne zagrożenie w postaci tlenku węgla. Precyzyjnie zaprojektowany system napowietrzenia eliminuje ryzyko awarii i optymalizuje zużycie opału w każdym nowoczesnym domu.

Proces spalania w kotle grzewczym to gwałtowna reakcja chemiczna, która do swojego przebiegu bezwzględnie wymaga utleniacza, czyli tlenu zawartego w powietrzu atmosferycznym. Wiele osób zapomina, że urządzenie grzewcze to specyficzny „mieszkaniec” domu, który oddycha znacznie intensywniej niż człowiek. Podczas gdy statystyczny użytkownik potrzebuje około 30m3/h świeżego powietrza do normalnego funkcjonowania, typowy wentylator nadmuchowy zainstalowany przy kotle o średniej mocy zużywa go prawie 10 razy więcej. Tak gigantyczne zapotrzebowanie sprawia, że naturalna infiltracja przez nieszczelności w oknach czy drzwiach jest całkowicie niewystarczająca, szczególnie gdy bierzemy pod uwagę świeżo wybudowany domek jednorodzinny o powierzchni 120m2, gdzie priorytetem była maksymalna szczelność przegród zewnętrznych.

Brak doprowadzenia świeżego powietrza do kotłowni powoduje, że kocioł zaczyna pracować w warunkach podciśnienia. W takiej sytuacji fizyka jest nieubłagana: urządzenie zaczyna „walczyć” o tlen, co objawia się dławieniem płomienia i drastycznym wzrostem produkcji szkodliwych substancji. W skrajnych przypadkach dochodzi do zjawiska odwrócenia ciągu w kanałach spalinowych lub wentylacyjnych. Doprowadzenie powietrza do kotłowni nie jest więc opcjonalnym dodatkiem, lecz krytycznym elementem instalacji, który decyduje o tym, czy budynek jest bezpiecznym schronieniem, czy pułapką, w której gromadzi się bezwonny i bezbarwny szkodliwy gaz.

Wymogi prawne i techniczne dotyczące zapewnienia doprowadzenia powietrza do kotłowni

Polskie przepisy budowlane oraz normy techniczne jednoznacznie określają, że każde pomieszczenie z urządzeniem spalającym paliwo stałe, płynne lub gazowe musi posiadać niezamykalny i sprawny system nawiewno-wywiewny. Prawnie usankcjonowany obowiązek zapewnienia napowietrzenia wynika z konieczności ochrony zdrowia obywateli przed skutkami niedotlenienia i zaczadzenia. Odpowiednia wentylacja kotła to nie tylko kwestia przejścia odbioru kominiarskiego, ale przede wszystkim gwarancja, że kocioł będzie pracował efektywnie, a spalanie będzie czyste i ekologiczne. Dokumentacja techniczna każdego producenta zawiera szczegółowe zalecenia, których złamanie skutkuje natychmiastową utratą gwarancji na urządzenie grzewcze.

Współczesne budownictwo stawia na energooszczędność, co wiąże się z montażem niezwykle szczelnych okien i drzwi. W takich warunkach tradycyjna wentylacja grawitacyjna przestaje działać, ponieważ nie ma dopływu powietrza zewnętrznego, który zainicjowałby ruch mas powietrza w górę kanału wywiewnego. Dla kotłowni oznacza to katastrofę – kocioł może się dusić, co objawia się nieregularną pracą palnika lub problemami z rozpalaniem. Aby zapewnić poprawne spalanie paliwa, konieczne jest wykonanie otworu o przekroju minimum 200 cm² dla kotłów o mocy do 30 kW. Jest to absolutne minimum, które pozwala na dostarczenie odpowiedniej ilości tlenu na palenisko bez ryzyka powstania próżni w pomieszczeniu.

Wymogi techniczne kładą również nacisk na to, aby doprowadzenie świeżego powietrza do kotłowni odbywało się w sposób bezpośredni. Oznacza to, że otwór nawiewny powinien łączyć kotłownię bezpośrednio z otoczeniem budynku, a nie z innymi pomieszczeniami mieszkalnymi. Takie rozwiązanie zapobiega rozprzestrzenianiu się pyłów, zapachów oraz ewentualnych gazów spalinowych po całym domu. Warto pamiętać o następujących aspektach technicznych:

• Prawidłowa cyrkulacja powietrza w kotłowni wymaga zachowania odpowiedniej proporcji między polem przekroju nawiewu a wydajnością kanału wywiewnego pod sufitem.
• Nawiew musi pozostawać niezamykalny przez cały czas pracy kotła, co eliminuje ryzyko przypadkowego odcięcia dopływu tlenu przez użytkownika podczas mrozów.
• Lokalizacja wlotu powietrza powinna uwzględniać przeważające kierunki wiatru, aby uniknąć zjawiska nadmiernego wychładzania pomieszczenia przy silnych podmuchach.
• System napowietrzenia musi być regularnie kontrolowany i utrzymany w czystości, aby kurz, liście czy pajęczyny nie ograniczały efektywnego przekroju otworu.
• W przypadku kotłów z zamkniętą komorą spalania przepisy dopuszczają stosowanie koncentrycznych przewodów powietrzno-spalinowych, które realizują obie funkcje jednocześnie.

Konsekwencje braku lub nieprawidłowego doprowadzenia powietrza do kotłowni

Ignorowanie zasad wentylacji w miejscu używania kotła prowadzi do szeregu degradujących procesów, które uderzają bezpośrednio w Twój portfel oraz bezpieczeństwo. Gdy do paleniska dociera zbyt mała ilość tlenu, spalanie staje się nieefektywne i niepełne. W takich warunkach wydajność wentylatora jest o około 60% niższa od nominalnej, co drastycznie obniża sprawność całego układu. W skrajnie niekorzystnych warunkach sprawność urządzenia może spaść nawet do poziomu 12%, co oznacza, że większość energii zawartej w paliwie zostaje zmarnowana, a Ty płacisz wyższe rachunki za opał bez uzyskania pożądanego komfortu cieplnego.

Nieprawidłowe spalanie paliwa to także początek problemów technicznych z samym urządzeniem. Kiedy tlenu jest za mało, kocioł zaczyna oklejać się smołą, a w kanałach dymowych i na wymienniku gwałtownie osadza się sadza. Sadza działa jak izolator termiczny, utrudniając przekazywanie ciepła do wody w instalacji, co wymusza częstsze czyszczenie i generuje konieczność częstych wizyt serwisanta. Dodatkowo następuje przegrzewanie palnika, co może prowadzić do jego trwałego odkształcenia lub przepalenia elementów wykonanych ze stali żaroodpornej. Zjawiska te drastycznie skracają żywotność kotła i prowadzą do kosztownych uszkodzeń podzespołów mechanicznych, takich jak ślimaki czy wentylatory.

Najpoważniejszym zagrożeniem pozostaje jednak wpływ na zdrowie i życie domowników. Deficyt tlenu w kotłowni wymusza produkcję tlenku węgla, który jest śmiertelną trucizną. Osoby przebywające w budynku, w którym wentylacja szwankuje, mogą odczuwać szereg niespecyficznych objawów, które często są bagatelizowane lub przypisywane zmęczeniu. Należą do nich:

• Częste i nawracające nudności oraz ból głowy, które nasilają się w okresie grzewczym, gdy kocioł pracuje z pełną mocą.
• Utrzymujące się osłabienie i senność, będące wynikiem chronicznego niedotlenienia organizmu oraz obecności śladowych ilości czadu w powietrzu.
• Pojawienie się sadzy w okolicach drzwiczek kotła lub na ścianach, co jest wyraźnym sygnałem, że spaliny cofają się do pomieszczenia.
• Występowanie wilgoci i pleśni w narożnikach kotłowni, spowodowane brakiem wymiany powietrza i kumulacją pary wodnej z procesu spalania.
• Ryzyko utraty przytomności lub śmierci w wyniku nagłego wzrostu stężenia tlenku węgla przy niekorzystnych warunkach atmosferycznych.

Projektowanie i wykonanie nawiewu do kotłowni: rozwiązania i wymagania

Dobrze zaprojektowany system dostarczania powietrza do pomieszczenia z piecem musi uwzględniać specyfikę budynku oraz rodzaj zainstalowanego urządzenia. W nowoczesnych, szczelnych domach standardowy otwór w ścianie może nie wystarczyć, dlatego projektanci często sugerują dedykowany kanał nawiewny, który może być wyposażony w przepustnice regulacyjne (o ile nie odcinają one dopływu całkowicie). Kluczowym celem jest zapewnienie, aby powietrze zawsze trafiało tam, gdzie jest potrzebne, czyli bezpośrednio w okolicę paleniska, minimalizując jednocześnie dyskomfort termiczny w pozostałych częściach pomieszczenia. Poprawna praca urządzenia grzewczego zależy od stałego ciśnienia powietrza, które nie powinno ulegać gwałtownym wahaniom.

W przypadku kotłowni w piwnicach sprawa jest bardziej skomplikowana ze względu na zagłębienie obiektu w gruncie. Tu idealnym rozwiązaniem wykonania napowietrzenia jest tak zwana „zetka”. Jest to specjalny kanał wentylacyjny w kształcie litery Z, który pobiera powietrze ponad poziomem terenu i doprowadza je rurą pionową w dół, kończąc się wlotem umieszczonym nisko nad podłogą. Dzięki temu świeże powietrze dostarczane bezpośrednio do strefy spalania nie wychładza nadmiernie całego pomieszczenia i nie powoduje przeciągów na wysokości twarzy użytkownika. To rozwiązanie gwarantuje bezpieczeństwo użytkowania kotłowni nawet przy bardzo niskich temperaturach zewnętrznych.

Wybór miejsca i wysokości montażu otworu nawiewnego dla dostarczenia świeżego powietrza

Lokalizacja otworu nawiewnego ma kluczowe znaczenie dla fizyki przepływu gazów w kotłowni. Standardowo przyjmuje się, że wlot świeżego powietrza powinien znajdować się nisko, najlepiej około 30-50 cm nad podłogą. Umieszczenie nawiewu na tej wysokości zapobiega zassaniu świeżego powietrza przez instalację wywiewną zanim dotrze ono do kotła. Gdyby otwór znajdował się zbyt wysoko, na przykład pod sufitem, powietrze mogłoby zostać natychmiast wyciągnięte przez komin wentylacyjny, zostawiając palenisko w strefie martwej, co uniemożliwiłoby poprawne spalanie.

Wysokość 30 cm od posadzki jest optymalna, ponieważ zimne, gęste powietrze z zewnątrz naturalnie osiada przy podłodze, tworząc rezerwuar tlenu dla wentylatora kotła. Należy jednak upewnić się, że w wybranym miejscu nie ma przeszkód w postaci rur instalacyjnych czy zasobników wody, które mogłyby blokować swobodny przepływ. Poprawna praca urządzenia zgodnie z charakterystyką techniczną wymaga, aby strumień powietrza nie był niczym ograniczony na drodze od kratki zewnętrznej do wlotu wentylatora nadmuchowego.

Jak dobrać odpowiedni rozmiar otworu wentylacyjnego w zależności od mocy kotła?

Dobór średnicy i pola powierzchni przekroju nawiewu nie może być dziełem przypadku. Zbyt mały otwór sprawi, że kocioł będzie pracował nieprawidłowo, natomiast zbyt duży może prowadzić do nadmiernego wychłodzenia kotłowni i zamarzania instalacji wodnych podczas silnych mrozów. Standardem dla większości instalacji domowych (kotły do 30 kW) jest otwór o powierzchni czynnej 200 cm², co w praktyce odpowiada rurze o średnicy fi160 lub prostokątnemu kanałowi 14×14 cm, biorąc pod uwagę opory stawiane przez kratkę osłonową.

Moc kotła (kW)	Minimalna powierzchnia netto (cm²)	Sugerowana średnica rury (mm)	Zapotrzebowanie na powietrze (m³/h)
do 15 kW	150 cm²	fi 140 mm	ok. 120-150 m³/h
15 – 30 kW	200 cm²	fi 160 mm	ok. 200-300 m³/h
30 – 50 kW	300 cm²	fi 200 mm	ok. 350-500 m³/h
powyżej 50 kW	6 cm² na każdy 1 kW	Indywidualny projekt	Zgodnie z DTR kotła

Rodzaje zabezpieczeń otworu nawiewnego: kratka, która nie ogranicza przepływu powietrza

Otwór nawiewny musi być zabezpieczony przed czynnikami zewnętrznymi, takimi jak gryzonie, liście czy opady atmosferyczne. Najlepszym rozwiązaniem jest kratka wentylacyjna wykonana z metalu lub wysokiej jakości tworzywa sztucznego, odpornego na promieniowanie UV. Bardzo ważne jest, aby wybrana kratka posiadała odpowiednio duże oczka – zbyt gęsta siatka przeciw owadom bardzo szybko zapycha się kurzem i pyłem z zewnątrz, co drastycznie ogranicza przepływ powietrza i po kilku miesiącach może doprowadzić do sytuacji, w której doprowadzenie powietrza do pieca zostanie niemal całkowicie odcięte.

Zaleca się stosowanie kratek z osłoną lamelową (żaluzjową) skierowaną w dół, co chroni przed zacinającym deszczem, ale nie blokuje strumienia powietrza. Kratka musi być zamontowana w sposób trwały, ale umożliwiający jej okresowy demontaż w celu wyczyszczenia kanału nawiewnego. Pamiętaj, że każdy element zamontowany w świetle otworu zmniejsza jego powierzchnię czynną, dlatego przy obliczeniach warto wybrać model o jeden rozmiar większy, niż wynika to z czystej średnicy rury.

Samodzielne wykonanie nawiewu: praktyczne wskazówki i niezbędne narzędzia

Wielu inwestorów decyduje się na wykonanie nawiewu we własnym zakresie z gotowego zestawu, co jest rozwiązaniem ekonomicznym i skutecznym, o ile zachowane zostaną podstawowe zasady sztuki budowlanej. Pierwszy krok w planowaniu nawiewu to precyzyjne wyznaczenie punktu, w którym wykonasz otwór. Najlepiej zrobić to na ścianie zewnętrznej, która ma bezpośredni kontakt z wolną przestrzenią, unikając miejsc pod zadaszeniami czy w wąskich wnękach, gdzie mogą tworzyć się zawirowania powietrza. Praca z nawiewem wymaga skupienia, ponieważ błąd w lokalizacji może skutkować przewierceniem ważnych instalacji ukrytych w ścianie.

Aby instalacja spełniła swoje zadanie, musisz przygotować odpowiednie zaplecze techniczne. Niezbędna będzie wiertarka z koroną do betonu o odpowiedniej średnicy (zazwyczaj fi120 lub fi160), która pozwoli na wykonanie czystego przelotu przez ścianę bez naruszania struktury tynku na dużej powierzchni. Przyda się również poziomica, miarka oraz ołówek do trasowania. Pamiętaj, aby przed rozpoczęciem wiercenia sprawdzić, czy w wybranym miejscu nie przebiegają przewody ani instalacje gazowe lub wodne.

Krok po kroku: wiercenie otworu i montaż niezamykalnej kratki wentylacyjnej

Proces montażu należy rozpocząć od nawiercenia otworu pilotującego, który przejdzie na wylot ściany, co pozwoli na precyzyjne przyłożenie otwornicy z obu stron. Wiercenie należy prowadzić z lekkim spadkiem w stronę zewnętrzną (około 1-2 stopnie). Taki zabieg gwarantuje, że ewentualne skropliny lub woda deszczowa, która mogłaby dostać się do wnętrza kanału, zostanie naturalnie odprowadzona na zewnątrz budynku, chroniąc ścianę przed zawilgoceniem.

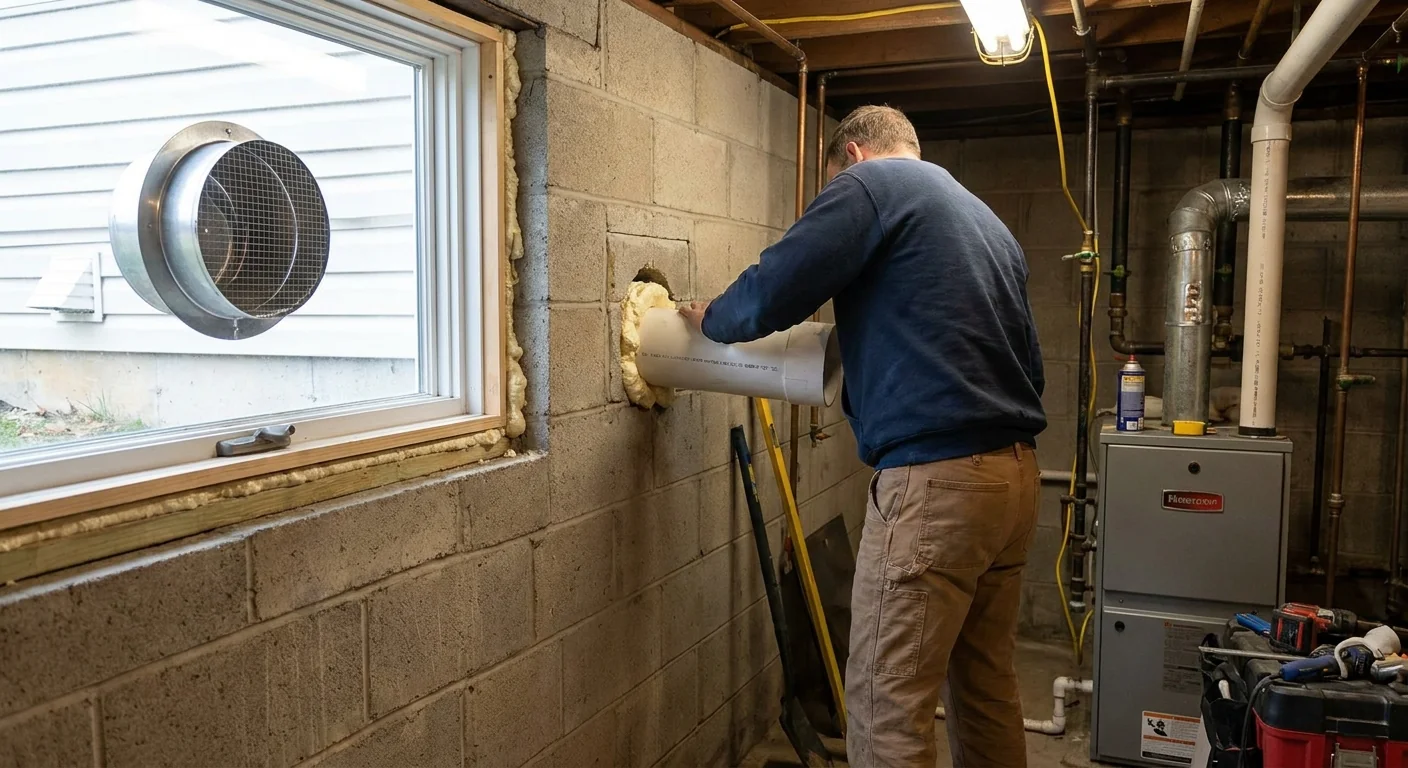

Po wykonaniu otworu należy osadzić w nim rurę osłonową (kanał), którą warto uszczelnić pianką montażową niskoprężną. Po zaschnięciu pianki i odcięciu jej nadmiaru, montujemy kratki wentylacyjne. Od strony wewnętrznej kratka powinna być umieszczona nisko nad podłogą (30-50 cm), natomiast od strony zewnętrznej należy zamontować element z okapnikiem. Całość powinna być stabilna i estetyczna, a co najważniejsze – zapewniać swobodne dostanie się świeżego powietrza do kotłowni. Poprawnie wykonany montaż to satysfakcja użytkownika i pewność, że urządzenie grzewcze będzie pracować w optymalnych warunkach przez wiele lat.

Kluczowe wnioski

Prawidłowe doprowadzenie powietrza do kotłowni jest absolutnym priorytetem, który bezpośrednio determinuje wydajność systemu grzewczego oraz bezpieczeństwo mieszkańców. Stabilna praca kotła, czyste spalanie bez nadmiaru sadzy oraz brak ryzyka zatrucia tlenkiem węgla to korzyści, których nie da się przecenić. Inwestycja w sprawny nawiew, wykonany zgodnie z przepisami (minimum 200 cm² powierzchni przy montażu 30-50 cm nad podłogą), zwraca się błyskawicznie poprzez niższe rachunki za paliwo i dłuższą żywotność urządzenia. Pamiętaj, że szczelne drzwi i okna w nowoczesnym domu wymagają aktywnego wsparcia w postaci dedykowanych kanałów napowietrzających, aby proces spalania nie stał się zagrożeniem dla zdrowia domowników.
